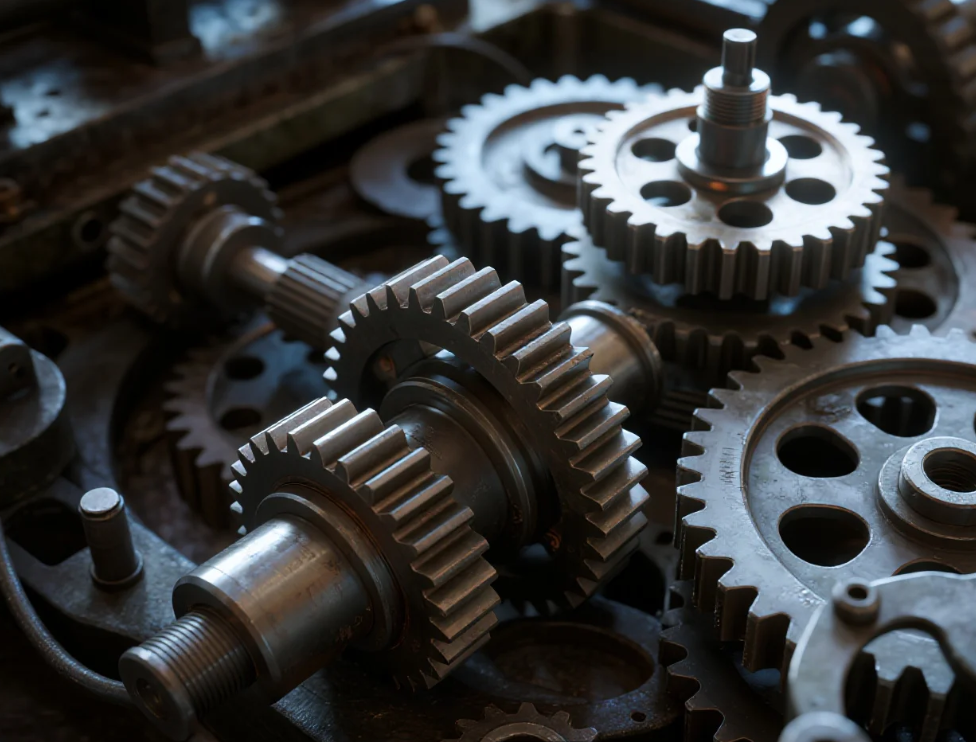

Anpassade precisionsväxlar – Växeldesign och tillverkningstjänster

Introduktion — matcha avsikten

Specialanpassade precisionsväxlar är kritiska komponenter inom robotik, medicinska apparater, fordonsdelar och industriella drivsystem. Om du letar efter växelutformning och tillverkningstjänster , förklarar denna guide praktiska tillverkningsval, kostnadsdrivare, kvalitetskontrollpunkter och hur du väljer en leverantör som levererar rätt tolerans, yta och upprepbarhet.

Vad den här artikeln omfattar

• Varför precision spelar roll: toleranser, livslängd, buller och effektivitet

• Vanliga processer och när de ska användas (huggning, formning, slipning, additiv tillverkning)

• Material, värmebehandling och ytbehandlingar för kugghjul

• En representativ/komposit case-studie med uppmätta resultat

• Kostnadsmodell + exempelberäkning så att köpare kan jämföra offerter

• SEO-fokuserad långsvansnyckelordslista och vanliga frågor (klar för Schema-markering)

1. Varför precisionskugghjul kräver specialtjänster

Högprecisionskugghjul påverkar spel, vridmomentpuls, NVH (buller-vibration-hårdhet) och livslängd. Till exempel kan minskning av delningsfel från 0,02 mm till 0,005 mm märkbart minska vibrationer i precisionssteg – därför ingår kontroll (CMM, kugghjulsrulltest) i processen, inte som en eftertanke.

Nyckelsignaler från köpare: nödvändig modul/DP, antal tänder, ansiktsbredd, material, hårdhet, toleransklass (t.ex. AGMA/ISO), ytfinish (Ra), partistorlek och önskad leveranstid.

2. Kärntillverkningsprocesser och när de ska användas

När man väljer slipning: använd när AGMA/ISO-klass kräver låg pitch/led-fel (för servo eller flygteknik).
När man väljer hobbing: effektiv för produktionsserier där efterpolering är valfritt.

3. Material, värmebehandling och ytbehandling

• Legerade stål: 4140, 8620 (karburiserbara) — vanliga för högbelastade växlar.

• Rostfria stål: 17-4 PH, 304/316 (lägre slitagebeständighet om inte ytan är behandlad).

• Brons/Mässing: glidkontakter (skruvväxlar).

• Konstruktionsplaster: PA, POM, nylon för tysta, lägre belastade applikationer.

Typiska behandlingar: kulladning + släckning & anlöpning (yt hårdhet 55–62 HRC), nitriding (lämplig för utmattning, lägre deformation), induktionshärdning (lokal härdning).

Mål för ytfinish: växellådsgear anger ofta Ra 0,4–1,6 µm efter slipning/polering.

4. Representativ (komposit) fallstudie — mätbara resultat

Representativ kompositfallstudie (uppgjord från flera produktionsprojekt):
Projekt: 500 enheter — helikal- och spikgearet för en industriell aktuator. Material: 8620, kullad till 0,8 mm skaldjup, slutförslipning till AGMA Q10-ekvivalent.
Upmätta resultat: genomsnittligt delningsfel minskat från 0,018 mm (fräsad) till 0,004 mm efter avslutande bearbetning; excentricitet <0,005 mm; NVH minskat med ca 30 % (subjektiv jämförelse på testbänk). Genomloppstid: 6 veckor från godkänd ritning. Spillfrekvens: <1 % efter processoptimering.

Vad vi lärde oss: tidig prototypframställning + enskild provinspektion minskar iterationer. Att införa ett steg för spänningsavlastning före värmebehandling minskade slipning efter behandling med ca 20 % (tidsbesparing, färre omgörningar).

5. Kostnadsdrivare och en transparent prissättningsmodell för prov

Huvudsakliga kostnadsdrivare:

• Material och materialvolym

• Cykeltid för skärning och slutföring (huggning kontra slipning)

• Värmebehandlingstyp och deformationsskontroll (fixturer, släckmedium)

• Inspektion och certifiering (CMM-rapporter, runout, tandform)

• Partistorlek och omkostnadsfördelning

Exempelberäkning (endast illustrativt exempel):
Antaganden: 100 st, rakhjul, 4140-förform, modul 1,0, ansiktsbredd 12 mm.

• Råmaterial + blank: 2,50 USD/st

• Skärning och avkantning: USD 6,00/st

• Värmebehandling och slutytsning: USD 8,00/st

• Inspektion och förpackning: USD 1,50/st

• Overhead och marginal + verktygsavskrivning: USD 6,00/st
  Uppskattat styckpris: USD 24,00/st (exempel för att jämföra offerter – begär samma kostnadsuppdelning från leverantörer)

Begär alltid: materialintyg (EN/ASTM), värmebehandlingsrapport och rapport för första produktionen.

6. Kvalitetskontroll och dokumentation du bör kräva

• Första artikelinspektion (FAI) med CMM-rapport

• Tandform/förlopp/stegfel-rapporter (kugghjulsrullning eller CMM)

• Hårdhetsprofil (rapport över ythärdningsdjup)

• Materialintyg (mottagningskontrollrapport)

• Spårbar lottkodning och förpackningsanvisningar
