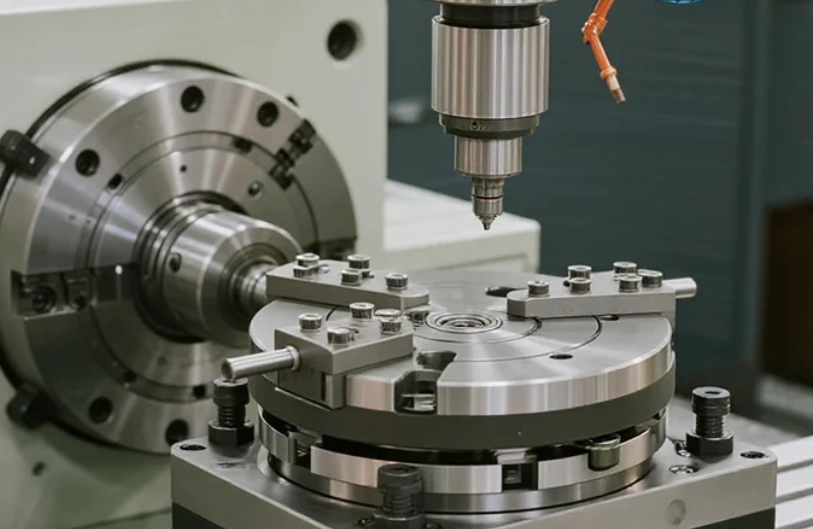

كيفية اختيار طاولة دوارة: 4 محاور حقيقية مقابل 3+2 وضعية

النتائج المكلفة لاختيار الخاطئ

الزمجرة الإيقاعية للمغزل، رائحة سائل القطع اللاذعة، الصوت الحاد عندما تبدأ المطحنة النهائية في قطع الألومنيوم المستخدم في صناعة الطائرات – فجأة، صوت قوي يتردد عبر أرضية الورشة.

لقد اهتز طاولتك الدوارة الجديدة اهتزازًا عنيفًا في منتصف تشكيل القطعة، مما ترك خدشًا عميقًا على كتلة تيتانيوم بقيمة 5000 دولار . هل يبدو ذلك مألوفًا؟

اختيار الطاولة الدوارة الخطأ ليس مجرد إزعاج – بل هو ضربة مباشرة لخط إنتاجك وميزانيتك .

لقد كنت هناك من قبل، أتعرق بسبب القطع التالفة وإداريي الإنتاج الغاضبين. دعونا نتجاوز الالتباس بين المحور الحقيقي 4 و الوضعية 3+2  —سيشكرك محفظتك.

1. الاختلاف الأساسي: الحركة المستمرة مقابل الزوايا المُحسوبة

المحور الحقيقي 4 (الحركة المستمرة)

• يسمح القياس المتزامن (تتحرك جميع المحاور الأربعة — X و Y و Z والمحور الدوار — معًا بإنسجام تام).

• ضرورية الأسطح المعقدة والمُشكَّلة (على سبيل المثال، شفرات المكرهة، مكونات التوربين).

• يتطلب تزاياً محكمًا بين وحدة التحكم CNC ونظام المحرك الدوار.

الوضعية 3+2 (الزوايا المؤشرة)

• يستخدم محاور دوران للإمالة فقط وإغلاق القطعة المراد تشغيلها في مواضع ثابتة.

• ثم تتم عملية التشغيل بوضعية المحور الثلاثي (X, Y, Z).

• مثالية لـ الحفر المائل، والقطع على الأوجه المتعددة (على سبيل المثال، أجسام الصمامات، وحوامل التروس).

السؤال: *هل يحتاج متجرك إلى حركة كاملة على 4 محاور يوميًا، أم يمكنك العمل بإعادة وضع استراتيجي؟

2. المطالب الخفية لحركة حقيقية على 4 محاور

لا تقلل من التصميم الهندسي المطلوب لـ الحركة المتزامنة الموثوقة . المواصفات الأساسية غير قابلة للتفاوض:

• انزلاق رجعي منخفض جدًا (أقل من 10 ثوانٍ قوسية لأعمال الدقة).

• صلابة وصلابة عالية للمقاومة ضد قوى القطع دون انحراف.

• محرك مباشر (أو ترس دودة فائق الدقة) للحصول على حركة سلسة.

• دقة وتكرار بزاوية قوسية من رقم واحد (ضروري للتطبيقات الطبية/الفضائية).

تحذير: *هل يمكن لمتحكم CNC الخاص بك التعامل مع مسارات الأدوات المعقدة ذات 4 محاور دون تأخير؟*

3. لماذا قد تكون إستراتيجية 3+2 هي الخيار الأذكى

معظم الأجزاء لا تتطلب حركة كاملة بـ 4 محاور . فوائد نظام 3+2:

• برمجة أبسط (مسارات الأدوات ذات الثلاثة محاور مفهومة جيدًا.)

• متطلبات آلة أقل (تحمل أعلى للارتداد، ويتطلب صلابة أقل).

• فعالة من حيث التكلفة (غالبًا ما تكون التروس الحلزونية أو المُحسِّنات الهيدروليكية كافية).

مثال: تُصنَع صمامًا؟ ضَعْه، اقفله، شغِّله – كرِّر العملية.

4. درس مؤلم تعلمناه

لقد اشترينا ذات مرة "قابلة للدوران على محورين إضافيين" طاولة دوارة بسعر "مخفض".

النتيجة:

• تسبب الارتداد الزائد اهتزاز عنيف قطع متوسط.

• جزء تالف + 800 دولار أمريكي بسبب القاطع التالف .

• ساعات من الوقت الضائع في التشخيص .

الدرس:  القدرة لا تعني بالضرورة الملائمة. تطابق المواصفات مع ظروف القطع الواقعية .

5. كيفية الاختيار بحكمة: اطرح هذه الأسئلة

1. ما نسبة المهام حقًا التي تحتاج إلى حركة مستمرة بـ 4 محاور؟

2. ما هي أقصى قوى قطع (شعاعية ومحورية) المطلوبة؟

3. ما هي درجة التشطيب السطحي والدقة المطلوبة؟

4. هل يدعم جهاز CNC الخاص بك RTCP (نقطة مركز الأداة الدوارة)؟

5. اطلب تقارير الاختبار (اللعب، الصلابة، التكرار).

نصيحة أخيرة: احصل على ضمان الأداء بناءً على لك احتياجات التشغيل.

الاستنتاج

الجدول الدوار الصحيح يضمن أن ورشة العمل الخاصة بك تعمل بكفاءة الدقة - وليس صوت الفشل المكلف .

اختر بناءً على الاحتياجات الحقيقية ، وليس فقط المواصفات. يعتمد عليك لتحقيق الربح
