Прецизни зъбчати вала, изработени чрез ЧПУ машинна обработка: Ръководство за материал, допуск и крайна повърхност
Прецизни зъбчати вала, изработени чрез ЧПУ машинна обработка: Ръководство за материал, допуск и крайна повърхност
Ръководство на инженерно ниво относно това как класът на материала, размерната точност и следобработката определят работоспособността на персонализираните зъбчати вала в скоростни кутии и предавки.

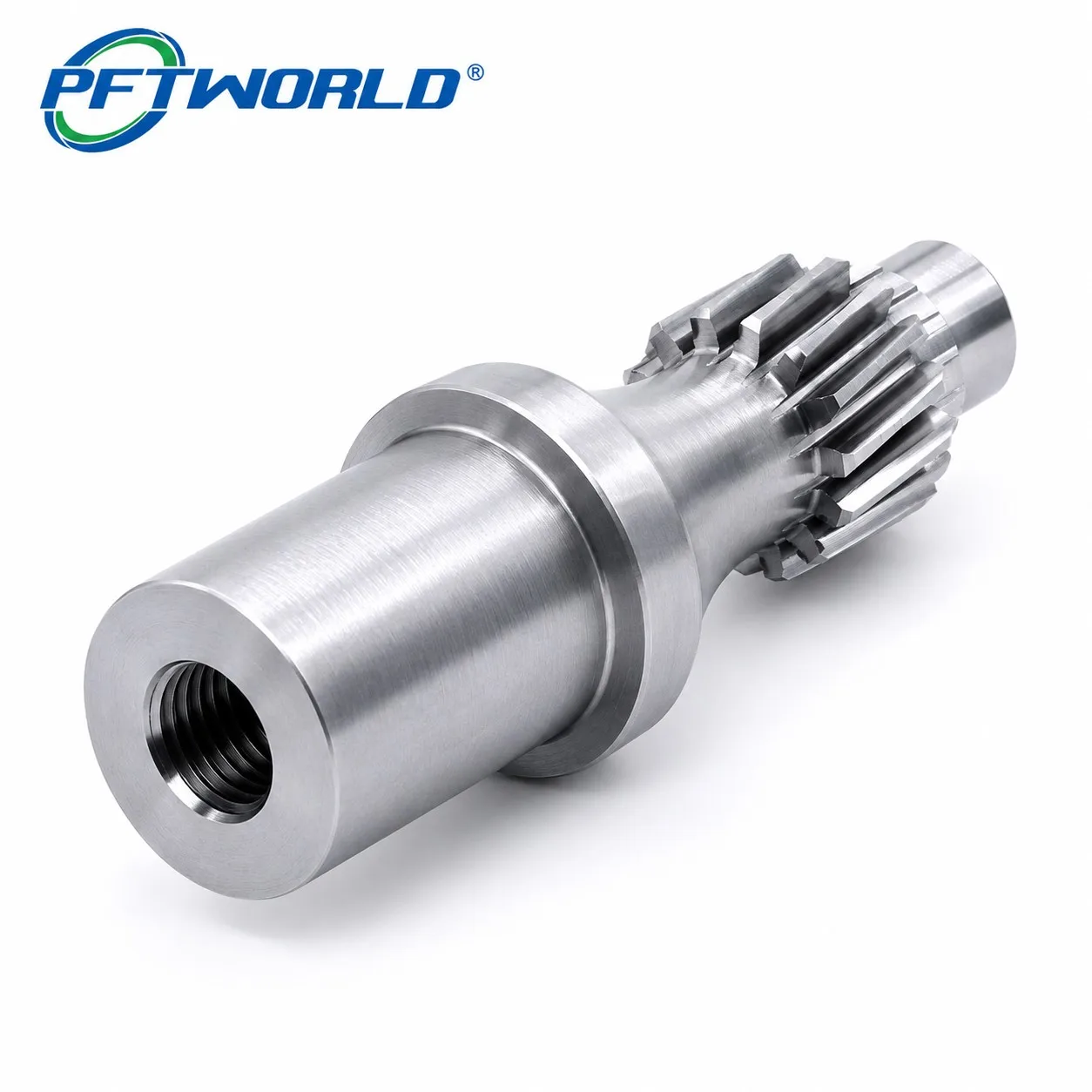

PFTWORLD · Прецизни CNC зъбчати вала
Зъбчатият вал изглежда прост на чертежа, но реалната му работоспособност зависи от три променливи, които повечето клиенти пропускат: еднородност на материала, натрупване на допуски и цялостност на повърхността след обработката. В тази статия се анализира всеки от тези фактори от гледна точка на производствения под, последвано от най-често задаваните от инженерите въпроси преди първата поръчка.
Избор на материали
Неръждаема стомана срещу легирана стомана
За вала на предавките, изложени на влага или химически среди, неръждаемата стомана 303/304/316 е подразбиран избор, тъй като не изисква вторична плакировка. За чисто натоварени приложения сплавената стомана 40Cr или 20CrMnTi с карбуризиране и закаляване осигурява по-висока повърхностна твърдост (58–62 HRC) при по-ниска суровинна цена. Компромисът е между корозионна устойчивост и твърдост — посочете цикъла на работа, преди да се потвърди класът на материала.
Допуски и контрол на размерите
Защо общи допуски сами по себе си не са достатъчни
Подразбиращият се блок с допуски на чертежа (напр. ISO 2768-m) е приемлив за нефункционални размери, но за диаметрите на съчетаващи се части, пазове за шпонки и профили на зъбите на предавки са необходими явно посочени допуски. При прецизни вала на предавките поддържаме външния диаметър на вала с ±0,005 мм, а делителния диаметър на предавката според клас 6–7 по AGMA/DIN, проверени с КММ и център за измерване на предавки преди изпращане — не само с шублер.
Повърхностна обработка и следваща обработка
От точене до окончателна инспекция
След фрезоване и нарезане с ЧПУ, вала обикновено минава през процес на отстраняване на заострени ръбове, пасивиране (за неръждаема стомана) или черно оксидиране/покритие с метално напръскване (за легирана стомана), както и финална шлифована повърхност с Ra 0.8–1.6 μm върху местата за монтиране на лагери. Пропускането на пасивирането при части от неръждаема стомана е най-честата причина за ранно появяване на повърхностни петна на полето.
Основни инженерни характеристики
Често задавани въпроси
Каква точност може реалистично да се постигне чрез ЧПУ обработка на вал за зъбчато колело?
Стандартното ЧПУ точене/фрезоване осигурява точност ±0.01–0.02 mm. При използване на прецизно шлифоване за критичните диаметри и контролирана топлинна среда е възможно постигането и повторяемото поддържане на точност ±0.005 mm в серийно производство.
Трябва ли да избера неръждаема стомана или карбуризирана легирана стомана?
Изберете неръждаема стомана за корозивни или измивани среди, където плакирането е нежелателно. Изберете карбуризирана легирана стомана, когато приоритет имат твърдостта на повърхността и устойчивостта към износване при продължително въздействие на въртящ момент.
Защо моят вал изисква пасивиране след машинна обработка?
Машинната обработка вгражда частици свободно желязо в повърхността на неръждаемата стомана. Пасивирането (според ASTM A967) ги отстранява и възстановява пасивния хромов оксиден слой, предотвратявайки ранна корозия и повърхностни петна.
Как се проверява точността на зъбите на зъбчатото колело преди изпращане?
Профилът на зъба, стъпката и биенето се измерват в център за измерване на зъбчати колела спрямо посочения клас AGMA/DIN, освен стандартните измервания с координатно-измервателна машина (CMM) на тялото на вала и ключовата паза.
Каква информация трябва да предоставя за точна оферта?
Клас на материала, критични допуски, модул/ъгъл на зъбите на зъбчатото колело, изисквана повърхностна шлифовка и годишният обем. Тези пет параметъра определят както цената, така и възможното време за изпълнение.
Нуждаете ли се от персонализиран прецизен зъбчат вал?
Изпратете чертежа си на инженерите на PFTWORLD за преглед на възможностите за производство (DFM) и проверка на допустимите отклонения — обикновено отговорът се получава в рамките на 24 часа.
