オーバーモールドPOMギア（真鍮インサート付き）：なぜハブが緩んでしまうのか？

灰色のPOMギアで、旋盤加工された真鍮製コアが内蔵されているものは、一見単純な複合部品のように見えますが、その「単純さ」こそが、多くの場合に失敗を招く原因です。2025年6月、ある事務機器メーカーからジョブ番号260626003の試作依頼が届きました。このメーカーの以前のサプライヤーは、被覆成形（オーバーモールド）済みPOMギアを納入していましたが、港湾検査ではすべて合格したにもかかわらず、実際の機械組み立て後に金属インサートが脱落するという問題が発生しました。一部は逆転トルク下でシャフト上で空回りし、一部は組み立て時に成形されたリムが割れ、また一部は中心から大きくずれて騒音を発生させ、さらにセット screws（固定用ねじ）が効かない状態に陥りました。

以下に、当社が行った設計変更内容、量産時の測定値、および最初の50個の試作部品で確認された不具合を示します。もし貴社が真鍮インサート付きの被覆成形POMギアを調達される場合、特に注目すべきは「保持部」です。なぜなら、一見もっともらしい解決策——すなわち、インサートを強く押し込んで摩擦力のみに頼る——こそが、初回ロットの失敗を招いた根本原因だったからです。

金属コアの本来の役割とは

2種類の材料はそれぞれ異なる機能を担っており、この明確な役割分担こそが、部品としての正常動作を可能にしています。

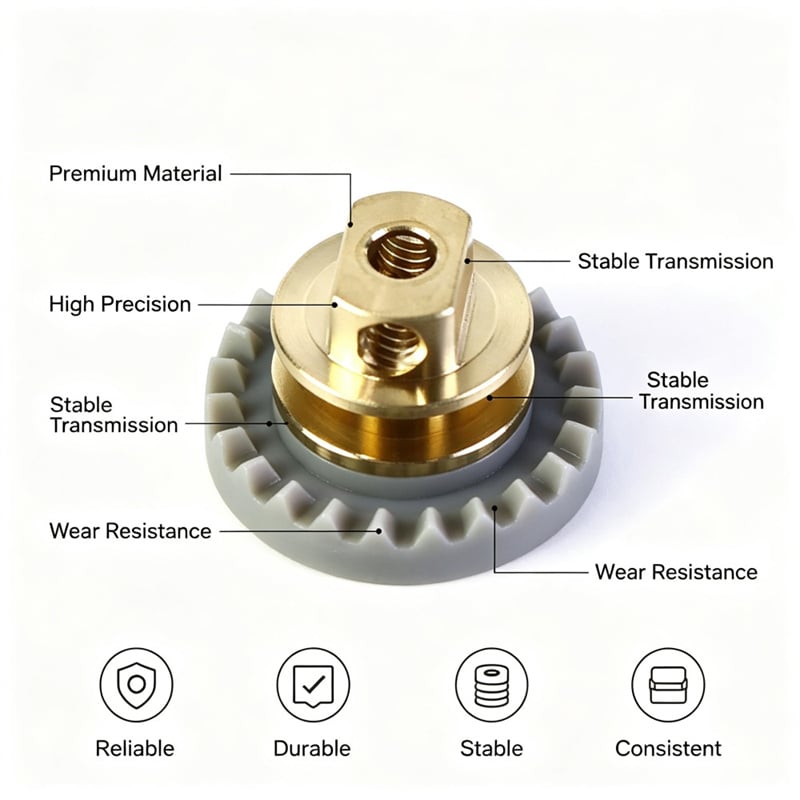

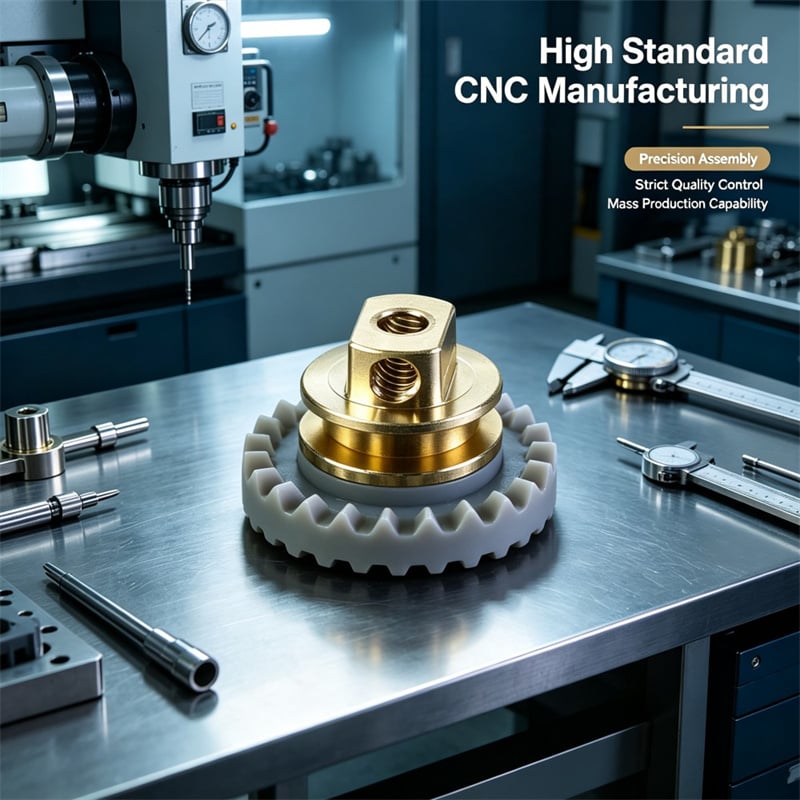

成形されたPOM製ボディに歯車の歯形が形成されています。POMは剛性が高く、荷重下でも寸法安定性に優れ、かつ表面が滑らかなので、小さなギアペアをグリースなしで静かに動作させることができます。真鍮製コアには、点荷重を受けるすべての要素が集約されています。すなわち、軸を位置決めするための中心穴、対向部品にトルクを伝達するための上面に加工された2つの平面、およびセット screws（止めねじ）で軸に固定するためのタップ加工された横穴です。

歯車の歯形を機械加工済みのコアに成形で付与する（真鍮や鋼材から全体を切削加工するのではなく）ことで、静粛性の向上、軽量化、潤滑不要化が実現され、量産時には全切削加工品よりもコストを抑えることができます。ただし、この手法にはトレードオフがあります。すなわち、プラスチックと金属の接合部が新たな荷重伝達経路となるため、単に想定するのではなく、意図的に設計する必要があります。

誰も測定していない破損モード

金型から取り出された後も、POMは微小な動きを続けます

ポリオキシメチレン（POM）は冷却時に結晶化し、成形品が金型から離れる際にキャビティ寸法から約1.8％収縮します。また、成形品が金型から取り出された後も数時間にわたり徐々に応力緩和が続き、同じ温度変化に対して真鍮と比較して約5～6倍の変位を示します。朝の作業台でぴったりと嵌まる組み合わせでも、午後の暖まったハウジング内では何も触れていないのに緩く感じられることがあります。

この一文こそが問題の本質です。つまり、熱膨張率の異なる2種類の材料の間に形成される摩擦接合部は、寿命が決まっている接合部なのです。

リムは成形品の中で最も強度が低い環状部です

滑らかなコラーやを成形されたハブに押し込むと、周囲のプラスチックに円周方向の引張応力が生じます。部品全体で最も薄く、最も冷えやすく、最も応力が集中するリングは、ハブ周辺のリム部分です。また、ランナーゲートや分型線も通常このリム部分に位置します。プレスフィットの寸法設定が「きつさ」を重視して行われ、単なる「嵌合」を目的としていない場合、その代償を支払うのはこのリム部分です。こうして、組立作業台で既に割れてしまったギアが生まれ、機械へ至ることすらありません。

接合部には、同時に2つの役割が求められます。

位置決めと動力伝達は、同じ要件ではありません。ハブインサートは、ギア軸に対して数百分の1ミリメートルという極めて高い同心度を保たねばならず、さらに、わずかでも回転することなく逆方向のトルクに耐える必要があります。摩擦嵌合は、新品時は位置決めという第一の役割をある程度果たせますが、第二の役割（動力伝達）については、プラスチックのクリープによる圧着力の低下という根本的な課題から、常に不十分です。

真鍮製インサートを固定する3つの方法と、それぞれが有効なケース

方法	固定の仕組み	トルク抵抗	同軸度	適用箇所
滑らかなコラーへのプレスフィット	collarとハブの干渉による摩擦のみ	低～中程度。POMが緩み、温度上昇とともに減衰する	ハブを成形後に切断した場合のみ良好	低トルク領域、軽負荷、試作段階向け
ノッチ加工されたコラーや、所定の深さまで圧入する方法	形状締結：ノッチの歯がプラスチックに食い込み、トルクが歯を通じて伝達される	高強度。逆回転荷重下でも保持可能	ハブを本体の収縮安定後に切断した場合、0.02 mm	ドライブギア、セット screwで固定するシャフト
金型内にインサートを配置し、成形時に一体成形	ポリマーが冷却されると、その収縮によってナーリング面に密着する	高	インサートの金型内位置に依存	大量生産向け、インサート形状は1種類、向きは固定

本作業では中間の選択肢を採用しました。その理由は1行目にあります。「摩擦」は維持すべき力であり、「形状」は既に備わっているものだからです。POMに食い込んだナーリングは、プラスチックが応力緩和して干渉が消失した後でも、引き続きトルクを伝達し続けます。

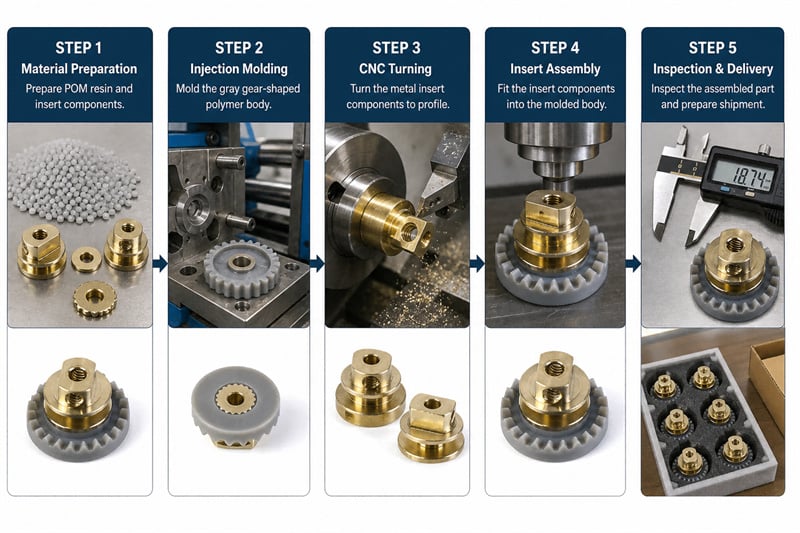

このギアの製造工程（ステップ・バイ・ステップ）

ステップ1：POMで本体を成形（図面のグレー色仕様）

歯部の空洞およびハブ部は、ハブが若干小径になるよう加工し、後工程の旋盤加工用に余肉を残します。色調はパントーン・クールグレイ7Cの標準見本に基づきマスターバッチで調整しており、多くの購入者が予想する以上に重要です。なぜなら、グレー系はロット間の色ムラが最も早く現れる色調だからです。

ステップ2：成形後の本体を24時間静置する

仕上げ加工を行う前に、部品は丸一日休ませます。部品がまだ応力緩和中（リラクゼーション中）の状態でハブを加工すると、加工後に寸法が変化し、工作機械上で測定した値が、実際に出荷する部品の寸法と一致しなくなります。

工程3：真鍮製インサートを1回のセットアップで旋盤加工

インサートは1回のセットアップで完全に旋盤加工します。中央の内径、駆動側の2面の平面、位置決め用フランジ、ネック部、およびノッキング（刻み）コラーコンのすべてです。1回のセットアップにより、平面、内径、コラーコンが同一軸上に保たれ、後工程でのアセンブリにおける同心度が確保されます。2回目のセットアップを行ってしまうと、シャフトには完璧にフィットするものの、ギアに対して斜めに装着されるコアが出来上がってしまいます。

工程4：ハブを最終的な干渉量に旋盤加工

応力緩和が完了した後、ハブをプレス嵌合に必要な干渉量まで旋盤加工します。この工程こそが、本工程と失敗した従来工程とを分ける決定的なポイントです。すなわち、収縮が完了した安定したプラスチック素材で加工を行うのに対し、従来工程ではまだ収縮中のプラスチックで加工していたのです。

工程5：加熱されたプレスで、所定の深さまで圧入

インサートは、1.2～1.6 kNの加圧力範囲内で加熱プレスに装着し、フランジによって設定された固定深さまで押し込みます。制御の基準となるのは、単なる加圧力ではなく「押し込み深さ」です。加圧力は継手が締結されたことを示す指標ですが、押し込み深さこそが、フランジが所定位置（ホーム）に収まっていること、およびコアがギア面に対して直角であることを保証します。

ステップ6：プレス加工後のクロスホールのタッピング

2つのセット screw ホールは、インサートが完全に seating された後にタッピングします。これにより、ねじ山は部品の最終的な位置で形成され、プレス後に数百分のミリメートル程度移動する可能性のあるインサート上で切削されることがありません。プレス前にタッピングしたねじ山は、結果としてギア面に対して直角を保てなくなるおそれがあります。

ステップ7：寸法だけでなく、継手全体の検査

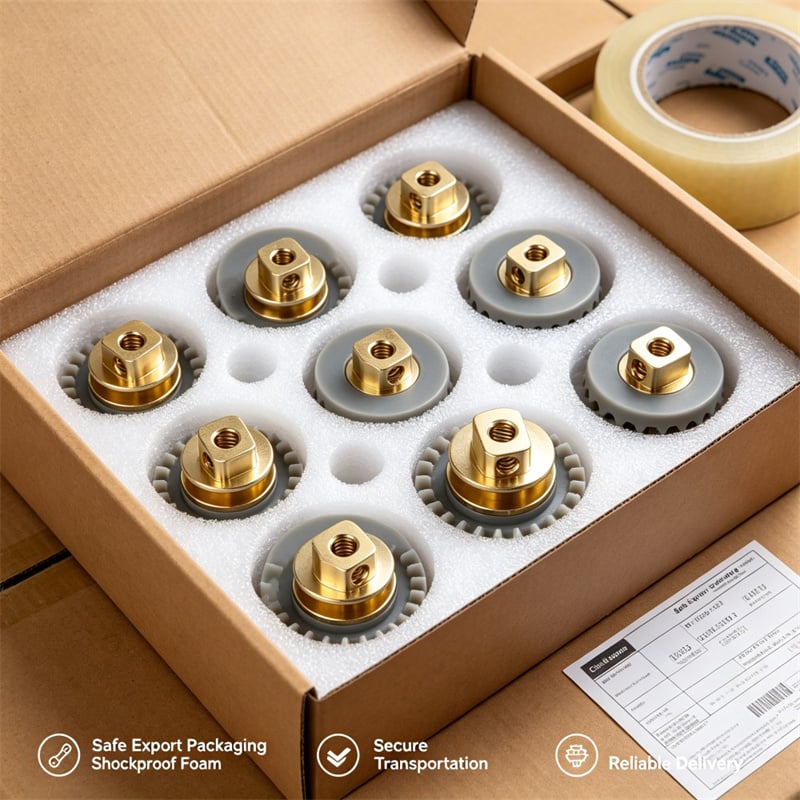

検査項目には、インサートの同心度、破壊試験による軸方向引き抜き強度、ハブへの逆回転サイクルによるトルク特性、歯形、およびリム部の亀裂有無の目視確認が含まれます。その後、成形歯が箱内で互いに接触しないよう、部品を梱包します。

最初の50個と、その際に発見された不具合

50個のギアによる試作運転が失敗し、その原因は材料ではなく、当社側にありました。

プレス成形された12個の部品のリム部に微細な亀裂が発生しました。これは、金型成形直後にハブを公称寸法で切り出し、沈静化工程を経ずに最初のロットをプレスしたためです。一方、残りの試作ロットは、成形後24時間以上放置してからプレスしたところ、亀裂は一切見られませんでした。この差は偶然ではありません。未収容状態の部品は、コラーやプレスがフランジ部に到達する時点でもまだ収縮を続けていたため、実際の干渉量は図面に記載された値よりも大きくなっていたのです。

以下の2点の変更を量産に反映しました。第一に、成形後24時間未満の本体にはインサートをプレスしないこととし、本体の成形日時を流動票に記録すること。第二に、プレス治具において、インサートの位置決めを力制御ではなく、フランジ部での硬停止により行うようにしたため、予想より若干収縮が大きい本体であっても、設定値に到達するために過負荷をかけることはありません。

成形部におけるノールの長さも若干短縮され、上部ハブのプラスチックのみにかみ合うよう設計された。これにより、パーティングライン付近のバリが発生しやすい領域には一切接触せず、歯が食い込んで亀裂が発生するのを防いでいる。試作から量産へ移行する過程で、亀裂という不具合は完全に解消された。

15,000個の連続生産で測定された項目

チェック	図面仕様	連続生産全体を通して維持された品質
ギア軸に対するインサートの同心度	角約0.02mm	プレス後の各部品のバンド内径
インサートの軸方向引き抜き強度	最低900 N	破壊検査サンプルにおいて、下限値を下回る部品は一切なかった
ハブ部におけるトルク	50回の往復動作で2.5 N・m	ノッチ部の回転なし
座金押し付け力	1.2～1.6 kNの範囲	この範囲内に保持し、フランジストップで深さを設定
ギア本体	24歯、穴径および平面は同一軸上	初品検査時に、各シフトごとに歯形および軸を確認
成形歯	かみ合い部に亀裂・バリなし	最終検査でリムの亀裂はゼロ
カラー	パンターン コールグレイ 7C	承認済みサンプルと照合した、ロット間で色調を一致させたグレー

21日間で15,000個のギアを出荷。顧客の生産ラインで最初に組み立てられたドライブは静かに動作し、インサートのずれは一切報告されなかった。

色もまた公差の一つであり、特にグレーではその傾向が顕著である。

中間グレーは許容範囲が極めて狭い。明度が数ユニットずれただけでも、購入者が2つの部品を並べて比較した際には異なる素材と感じられ、サービスキットを開封した顧客が6か月後に見たときには異なる製品と認識されてしまう。これを安定させるための3つの習慣がある：数量が許す限り注文ごとに1ロットのマスターバッチを使用すること、サンプルを日光の当たらない引き出し内に保管し、作業台の上などに常時露出させないこと、そして成形工程の各シフト開始時および終了時に、初品検査だけでなく常に承認済みサンプルと直接色を照合すること。

インサート成形ギアのコストを左右する要因

価格を決める要素は4つあるが、そのうちプラスチックが関係するのは1つだけである：

・金型。キャビティ数、歯形状、およびハブに中空ピンではなく実心ピンが必要かどうか。これは最も高額な一括費用であり、一度だけ支払います。

・旋盤加工されたインサート。平面部、フランジ、ナーリング、および同一軸上に配置される内径加工。一工程で完了するインサートは、二工程のものよりも単価が高くなりますが、その分、工程削減によるコスト削減効果も大きいです。

・成形後の収縮（セトル）と二次切削。これは、ポリアセタール（POM）樹脂の収縮特性により発生する、1日の在庫期間と仕上げ切削工程に対する費用です。

・検査のサンプリング深度。抜き取り試験およびトルク試験は破壊試験であるため、全数検査ではなく、あらかじめ合意したサンプル数による抜き取り検査が行われます。このサンプルサイズについては、書面で明確に合意することが重要です。

サプライヤーに、成形後の収縮時間（セトルタイム）およびプレスの制御方式（深さ制御か力制御か）を確認してください。その回答から、接合部が設計に基づいて設定されたものか、あるいは単なる期待値で設定されたものかが分かります。

よくある質問

オーバーモールド成形されたPOMギアには、ナーリング加工済みのインサートが必要ですか？

トルクを伝達する必要がある場合のみです。ナーリング加工により、ジョイントは摩擦結合から形状による結合に変わり、トルクは界面圧力（プラスチックのクリープにより徐々に低下する）ではなく、ナーリングの歯面を通じて伝達されます。駆動負荷がなく、単にシャフトの位置決めのみが必要な部品では、適切な公差で設計された滑らかなコラーや、正確な嵌合精度を持つコラーで十分な場合があります。

インサートを成形後に押し込むことは可能ですか？

はい。特にインサートに平面部や位置精度が求められる内径（ボア）がある場合、成形後に押し込む方が多くの場合、より望ましい方法です。これは、本体が収縮して安定した後にハブを切削し、インサートを1回のセットアップで回転させて装着できるためです。一方、インサート成形は、形状が固定されており大量生産が見込まれる場合に適しています。この手法では、金型がコアを正確に定位でき、プラスチックの収縮がむしろ有利に働くためです。

なぜ真鍮製インサートがプラスチックのリムを割ってしまうのですか？

プレスフィットは、適合性ではなく密閉性を目的として寸法設定されており、またインサート挿入時には部品がまだ収縮していることが多いからです。ハブ周囲のリムは部品内で最も薄いリングであり、ゲートと分型線が交わる箇所でもあるため、最初にホープ応力を受ける部分となります。押し込み力ではなく、本体の沈み込み量と挿入深さを制御することで、この2つの原因をともに解消できます。

良品を破壊せずにインサート保持力をどう確認しますか？

抜出力（プルアウト値）については、実際に測定しません。代わりに、サンプルを切断してノールの噛み合い状態を確認し、別のサンプルを破断まで引張って安全余裕を検証し、さらに作業トルクで繰り返し回転試験を行い、接合部が回転しないことを確認します。量産品については、プレス成形条件と同心度によって管理します。同心度は非破壊で測定可能です。

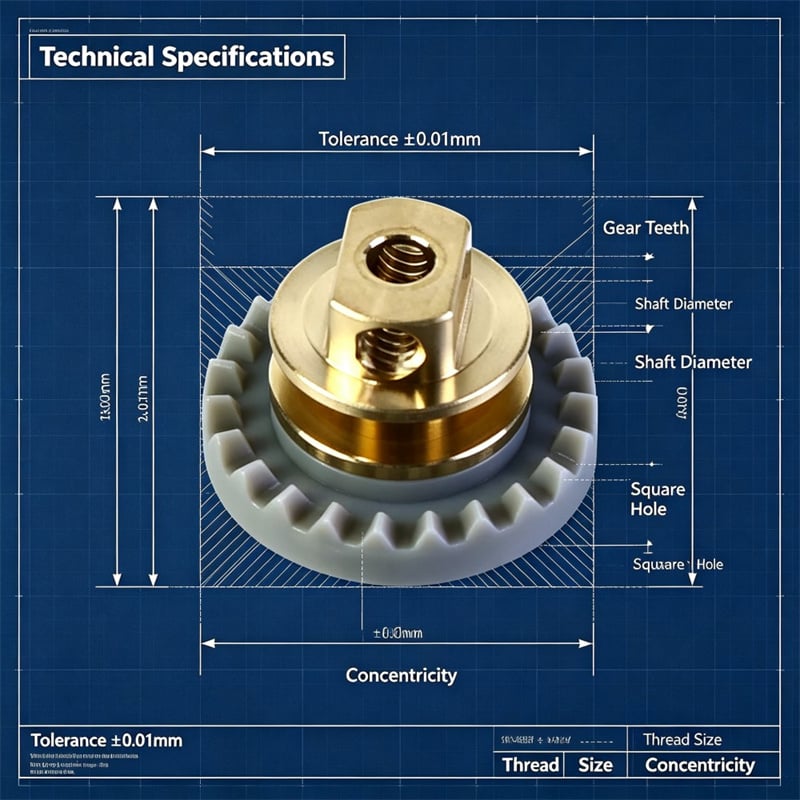

図面に記載すべき事項

本稿で論じているほとんどの議論は、図面に記載するたった5項目で解決されます。

1. インサートの材質および樹脂の種類を明記すること。色番号および許容される色差も併記すること。

2. インサートのギア軸に対する同心度を、注記ではなく実際の公差として指定してください。

3. 軸方向保持力を最小保持力として指定し、それが試験片による検証か、計算による検証かを明記してください。

4. トルク伝達方式（平角・スプライン・ノール）を明示し、ノールを許容する位置を明記してください。

5. インサートは成形後に圧入するのか、それとも金型内に配置するのかを明記してください。特に指定がない場合は、その旨を記載し、製造工程側で判断できるようにしてください。

金属と可動性ポリマーの接合は、デフォルトの公差に任せてよいような単なる細部ではありません。接合部を正しく設計すれば、残りのギア製作は標準的な作業になります——静粛な歯面、真直な軸、そして1年後もサンプルと色調が一致するグレーカラーです。
