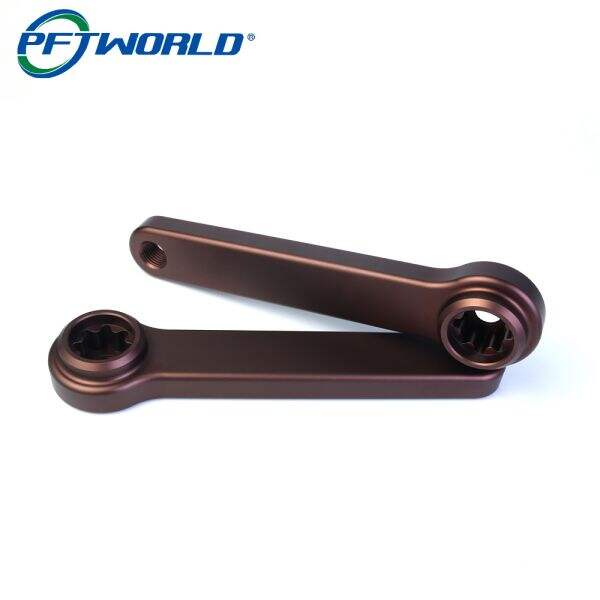

Поради щодо проектування для підвищення точності деталей, виготовлених на CNC-верстатах

Досягнення високої точності при обробці деталей на верстатах з ЧПУ залежить не лише від можливостей обладнання — воно починається на етапі проектування . Погані проектні рішення можуть призвести до накопичення допусків, надмірного часу обробки або навіть виходу деталей з ладу. Застосування правильних рекомендацій з проектування обробки на верстатах з ЧПУ на ранніх етапах дозволяє інженерам значно покращити точність, стабільність та технологічність виробництва.

Нижче наведено практичні рекомендації щодо як проектувати деталі для обробки ЧПУ з урахуванням точності.

1. Встановлюйте реалістичні допуски

Однією з найпоширеніших помилок у проектуванні є надмірне завжання дуже малих допусків. Хоча верстати з ЧПУ можуть забезпечити точність ±0,01 мм або краще, надлишково жорсткі допуски збільшують вартість та ризик браку.
Порада: Застосовуйте жорсткі допуски лише до функціональних елементів, таких як поверхні спряження або посадки підшипників, а для некритичних розмірів залишайте більш широкі допуски.

2. Зберігайте однакову товщину стінок

Нерівна товщина стінки може спричинити вібрацію, прогин і теплове спотворення під час обробки. Це безпосередньо впливає на точність розмірів.
Найкраща практика: Робіть товщину стінки якомога більш однаковою, особливо у алюмінію та інших м'яких металах.

3. Оптимізуйте радіуси кутів

Гострі внутрішні кути важко точно обробити через обмеження інструменту. Малі радіуси кутів також збільшують знос інструменту.
Порада щодо проектування: Використовуйте внутрішні закруглення з радіусами, що відповідають стандартним розмірам торцевих фрез (наприклад, R3, R5 мм), щоб покращити точність і якість поверхні.

4. Уникайте глибоких, вузьких елементів

Глибокі пази або кармані з невеликою шириною схильні до вигину інструменту, що призводить до відхилення розмірів.
Рекомендація: Робіть менш глибокі кармані або збільшуйте ширину елементів, коли це можливо, або розділяйте складні елементи на кілька операцій обробки.

5. Обережно вибирайте бази та орієнтири

Чіткі базові поверхні допомагають операторам CNC правильно вирівнювати деталі, зменшуючи помилки налаштування.
Порада: Спроектуйте плоскі, доступні базові грані та забезпечте, щоб критичні елементи відносилися до однієї й тієї ж системи базування.

6. Спрощуйте там, де можливо

Складна геометрія збільшує ризик помилок при обробці. Зменшення непотрібних елементів покращує відтворюваність і точність.
Правило: Якщо елемент не виконує функціонального призначення, розгляньте можливість його видалення або спрощення.

Висновок

Висока точність при обробці на CNC починається з продуманого проектування. Використовуючи ці рекомендації з проектування для CNC — реалістичні допуски, правильні радіуси, однакова товщина стінок і чіткі бази — можна зменшити помилки обробки, контролювати витрати та отримати більш стабільні результати. Розуміння як проектувати деталі для обробки ЧПУ є ключовою перевагою для будь-якого інженера чи розробника продуктів.
